Aplicado en las industrias eléctrica y naval, TRACTorque es un sistema de adquisición y análisis de datos que provee una solución completa a la obtención del torque y velocidad instantánea que se producen en hasta dos ejes de transmisión de manera simultánea y su posterior análisis. El torque es obtenido a través de un sensor tipo puente de galgas extensiométricas (strain gages) y un transmisor inalámbrico, ambos solidarios al eje en cuestión en tanto que la velocidad es obtenida a través de sensores de proximidad colocados en ruedas dentadas pertenecientes al impulsor de los ejes. Adicionalmente, también es posible la adquisición de una señal analógica adicional, como podría ser la fuerza proveniente de una celda de carga en los ensayos de tiro de bolardo de una embarcación. La aplicación está formada por dos partes principales:
-
Adquisición de Datos: En éste módulo, el programa permite la configuración total y el inicio de la adquisición, una vez iniciada es posible observar gráfica y numéricamente las señales instantáneas originales de torque y velocidad como así otras calculadas a partir de ellas tales como: Potencia, Esfuerzos Torsionales y el espectro en frecuencia.
Los datos de las señales adquiridas se guardan en archivos para su posterior visualización y análisis.
-
Análisis de Datos: Este módulo de la aplicación permite observar gráfica y numéricamente las señales adquiridas y seleccionar un conjunto de datos de interés para su posterior análisis. Este análisis comprende: filtrado de señales por medio de filtros configurables, cálculo de velocidades medias, potencia media e instantánea, visualización de los esfuerzos torsionales, etc. También cuenta con herramientas tales como suavizado de las gráficas y modificación de las mismas de manera interactiva.
Posibles Aplicaciones
-

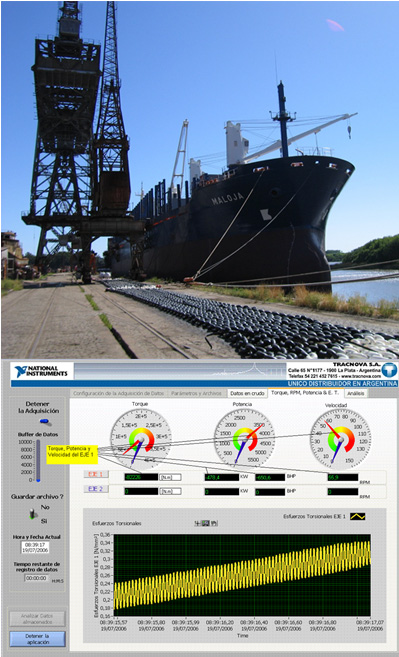

Industria Naval, Ferroviaria y Automotriz: certificación de potencia y nivel de vibraciones torsionales en grandes ejes y motores.
-
Generación Termoeléctrica: medición de potencia en ejes de turbogeneradores y control de vibraciones torsionales introducidas por la red eléctrica para protección en línea.
-
Generación Hidroeléctrica: medición de potencia en ejes de turbomáquinas y control de vibraciones torsionales
-
Plataforma de Hardware: Originalmente desarrollado sobre una plataforma de hardware reconfigurable, basada en tecnología de FPGAs programables, el sistema también se adaptó a la plataforma PXI y posee la resistencia y certificaciones correspondientes para la operaciones móviles

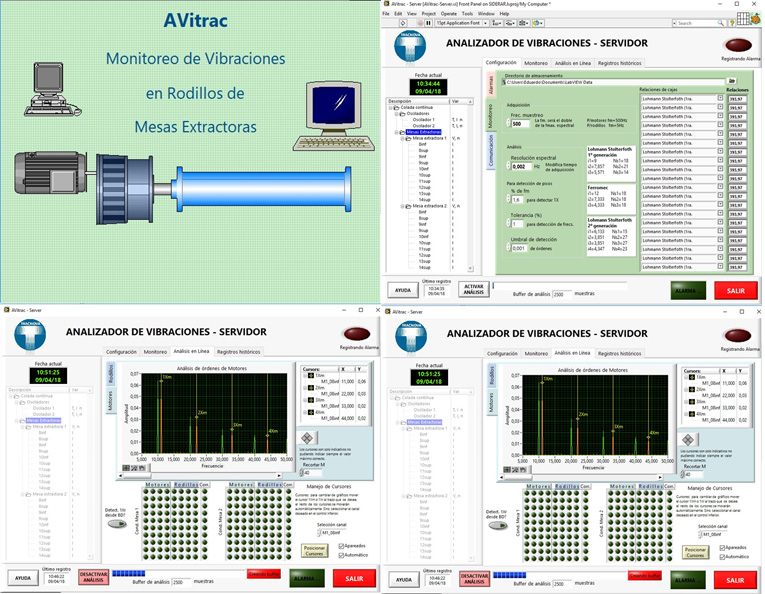

El analizador de vibraciones AViTRAC se desarrolló bajo pedido para monitorear las vibraciones en rodillos de mesas extractoras de un tren de colada continua en una importante compañía siderúrgica. El sistema mide vibraciones en forma indirecta a través de las corrientes de alimentación de los motores que mueven los rodillos a analizar, este principio de medición es también conocido como detección por “firma de corrientes”. Estas corrientes son tomadas por la placa adquisidora instalada en una PC industrial, la cual ejecuta el programa servidor AViTRAC Server para el análisis de vibraciones. Con AVitrac-Server se miden las distintas corrientes consumidas por los motores de cada línea, las cuales se analizan en frecuencia y se comparan con ciertos valores máximos configurados para alarmas, para poder realizar registros automáticos de las situaciones críticas.
Mediante AVitrac-Server se poden seleccionar los rodillos a analizar de cada mesa extractora, monitorear las señales de los mismos en tiempo real, visualizar el resultado del análisis espectral en tiempo real, ver el
listado de los registros generados, crear y configurar la generación de archivos de tendencias y otras configuraciones más especificas.
Este sistema además cuenta con un segundo programa denominado AViTRAC que funciona como cliente permitiendo la visualización y análisis de los registros generados por AVitrac-Server. En este segundo software es donde realmente se hace el análisis minucioso de los registros, ya que funciona fuera de línea y hasta puede hacerse en una computadora diferente de la que está instalado el servidor

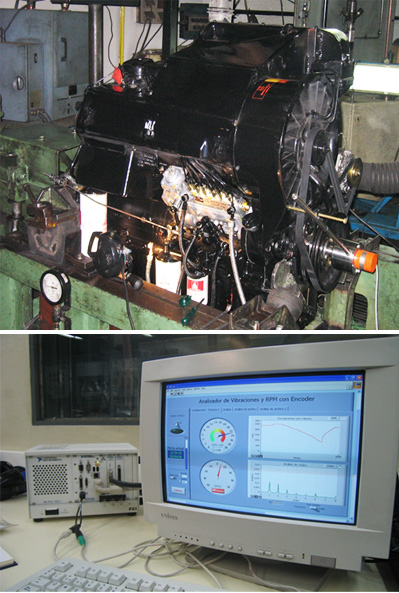

Con el Analizador de Vibraciones Torsionales (AVT) se podrán medir vibraciones torsionales de motores mediante la utilización de un solo encoder montado en un extremo del cigüeñal. Este software permite monitorear, registrar y analizar las vibraciones torsionales presentes en la unidad ensayada. La configuración de AVT es muy sencilla: solo será necesario indicar el número de pulsos del encoder utilizado, las tolerancias deseadas durante el ensayo, y algunos tamaños de “buffers” para adquisición y el análisis en línea los cuales ya están preajustados por defecto.
Durante el modo ADQUIRIR DATOS se pueden visualizar las RPMs del motor junto con un gráfico histórico donde se pueden apreciar las variaciones de la misma en el tiempo, junto con indicadores de aceleración, para evitar cambios bruscos de velocidad durante el ensayo y que podrían influir en el análisis posterior de las vibraciones torsionales. También se puede realizar un análisis de órdenes presentes en tiempo real, para poder tener una rápida apreciación de los mismos durante el desarrollo del ensayo.
Los registros de los ensayos se realizan con sólo accionar un control desde la interfaz del AVT. Su formato es binario para optimizar el espacio en disco y son guardados automáticamente con un nombre conformado por la fecha y horario actual para una fácil ubicación posterior.
Una vez registrados los ensayos deseados, estos se pueden leer y analizar en forma más minuciosa para sacar las conclusiones pertinentes. Para ello, se puede iniciar AVT en el modo: LEER ARCHIVOS, y el software le permitirá acceder a los mismos seleccionándolos por sus fechas y horarios de creación.
Los análisis que se pueden realizar son: Análisis de Órdenes en función del tiempo, Análisis de Órdenes en función de las RPMs, Perfil de velocidad del ensayo,y Extracción de Órdenes
