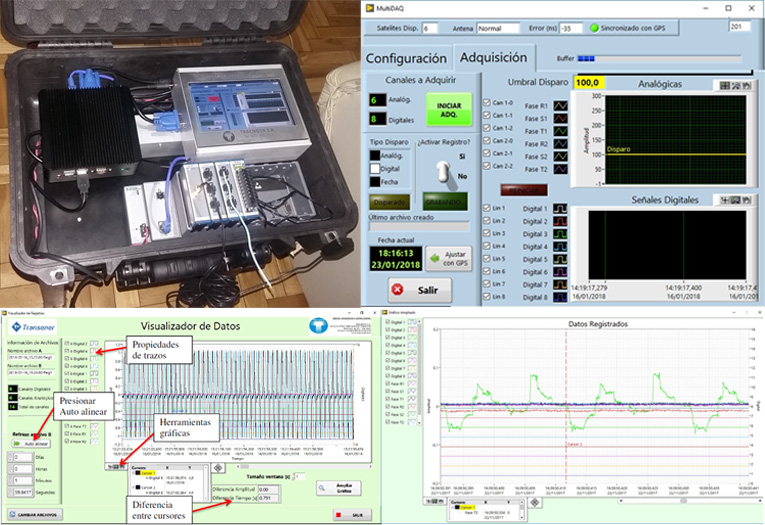

Son dos equipos Adquisidores de Datos Multipropósito (MultiDAQ) que combinan una PC industrial embebida sin partes móviles, una FPGA reconfigurable y ocho ranuras para módulos de entrada/salida reconfigurables en un chasis de expansión Ethernet. Cuentan con una unidad GPS para poder sincronizar ambos equipos con precisiones de nanosegundos de manera tal que se puedan detectar eventos en dos puntos distantes de una linea de transporte de energía, y se pueda determinar con precisión cuál fue el registrador que primero lo detectó a los fines de analizar el origen del evento.
Los equipos cuentan con un SO Windows 7 de 64bit y 4GB de memoria para operación embebida, disco SSD SATA de 120Gb para registro de datos, 2 puertos Gigabit Ethernet, 1 puerto RS-232, 4 puertos USB, 1 puertos VGA y salida de audio. Dispone además de una pantalla táctil de 7” para configuración y monitoreo de las señales adquiridas en el lugar que permite seleccionar los distintos canales a monitorear, la frecuencia de muestreo, diferentes tipos de disparos: por entradas digitales, analógicas o tiempos configurables. Es posible configurar el tamaño de “pre-trigger”, el tamaño del archivo de registro y la cantidad de repeticiones que se deseen hacer del registro una vez detectado un evento y configurar una fecha de finalización del registro para desactivarlo en casos donde el equipo quede mucho tiempo conectado

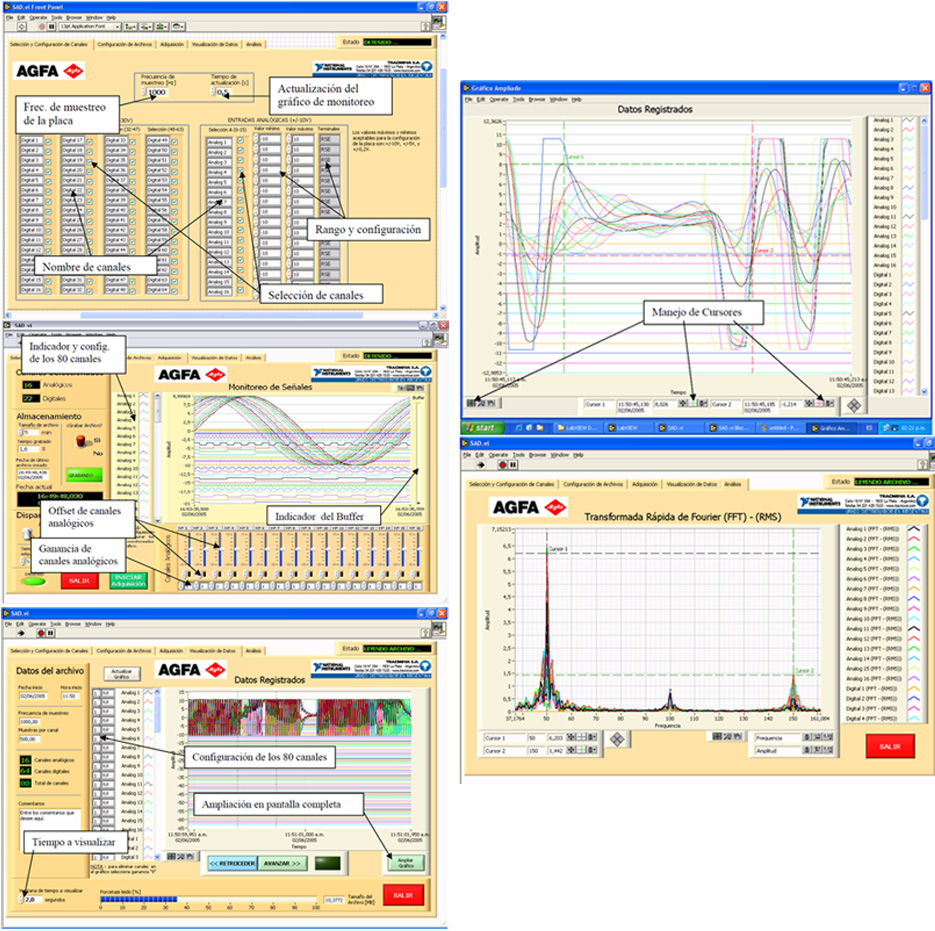

Este software permite conexión de sensores e instrumentos analógicos y digitales, permitiendo conectar cualquier tipo de sensor y configurar fácil y rápidamente cualquier dispositivo de adquisición de datos haciendo uso de las funciones avanzadas preconfiguradas en función del tipo de tarea a realizar. También se pueden definir escalas lineales y no lineales a fin de llevar las unidades electrónicas a unidades reales deseadas por el usuario. La Versión 1.3 del software está preparada para conectar hasta 16 canales analógicos y 64 canales digitales, aunque estas cantidades y tipo de señales pueden variarse a pedido del usuario. Hasta 7 canales digitales son utilizados para producir disparos y generar inicio y fin de la adquisición de canales analógicos.
- Adquisición de datos: el software está preparado para adquirir datos ya sea por indicación del operador o bien mediante el uso de canales digitales para producir el disparo o inicio de esa tarea.
Almacenamiento de datos: se pueden grabar archivos en carpetas seleccionadas por el usuario y fijar un límite del tamaño del mismo para un manejo más fácil en el caso de adquisiciones prolongadas. El almacenamiento también funciona en conjunto con adquisición mediante disparo externo.
- Visualización de variables: en tiempo real en formatos analógico y digital de manera individual o grupal: todas las variables adquiridas pueden mostrarse en tiempo real en una pantalla, sin importar si son analógicas y digitales el TRAClogger tiene la posibilidad de combinarlas en un solo gráfico, sobre el cual pueden aplicarse escalas y corrimientos (offsets) para mejorar la visualización.
Análisis y procesamiento de datos: las señales analógicas contenidas en los archivos registrados por TRAClogger pueden visualizarse y analizarse mediante la Transformada Rápida de Fourier (FFT).
- Acondicionamiento de señales por software: cada uno de los canales, o señales, adquiridas pueden acondicionarse por software, cambiando su escala, corrimientos, mediante ecuaciones lineales, polinómicas, rangos o bien mediante un ajuste a tabla.
- Interface de usuario: todas las interfaces del TRAClogger son totalmente gráficas e intuitivas para un fácil manejo del software.
Este equipo es capaz de registrar eventos no deseados que se producen en los equipos de comunicación por radiofrecuencia, utilizados por las compañias prestadoras del servicio de telefonía celular. Se trata de un registrador remoto de datos basado en la tecnología de Entradas y Salidas Reconfigurables mediante FPGA que posee un servidor web y un servidor FTP y puede funcionar conectado tanto a una red Ethernet como a una red celular por medio de un Modem/Router GPRS.
El Traclogger-RIO es un equipo flexible y configurable, la interfaz se visualiza a través de una página web, gracias al servidor que posee, mientras que la descarga de datos se realiza por medio del servidor FTP. En la práctica se lograron enviar archivos grandes, de hasta 100MB, empaquetados en archivos de 5 MB cada uno.

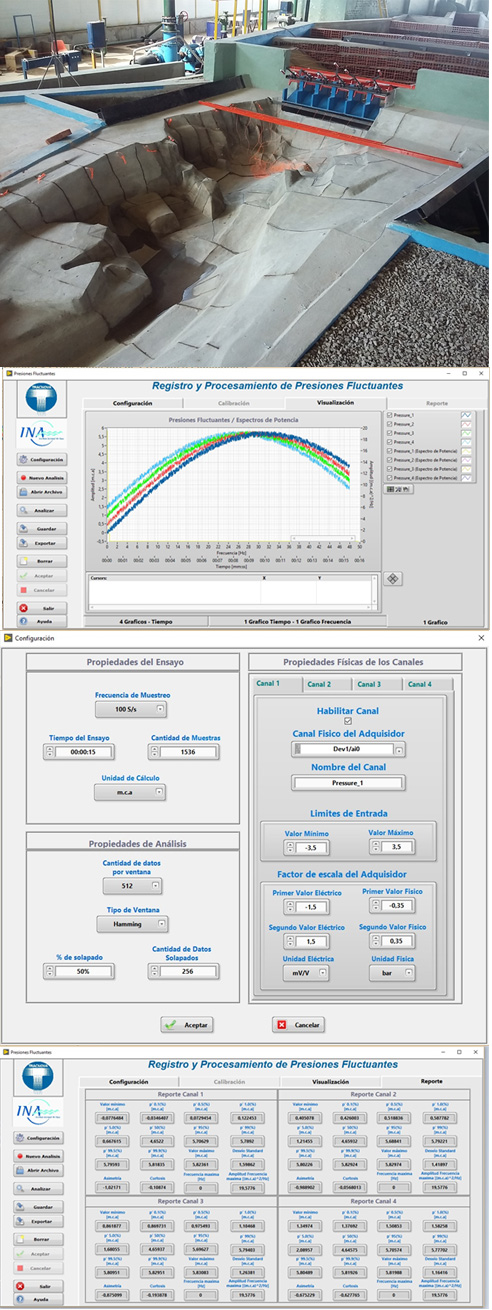

Desarrollado para el laboratorio de hidráulica aplicada líder de Argentina, consta de un equipamiento y software para adquisición y procesamiento de presiones fluctuantes, que se lleva a cabo mediante transductores de presión en un modelo hidráulico a escala reducida.
Consta de un dispositivo de adquisición de datos con conexión por USB para cuatro canales y amplificador incorporado para sensores del tipo strain gauge y un software que cuenta con la siguiente funcionalidad:
Adquisición y procesamiento de presiones fluctuantes, con posibilidad de:
Opcional:
Adquisición de velocidades con micromolinete Delft, o velocidades de aire mediante anemómetro de hilo caliente, o de niveles mediante olígrafos, o de fuerzas mediante celdas de carga, con posibilidad de:
Adquisición de distintos parámetros de manera simultánea, con posibilidad de:

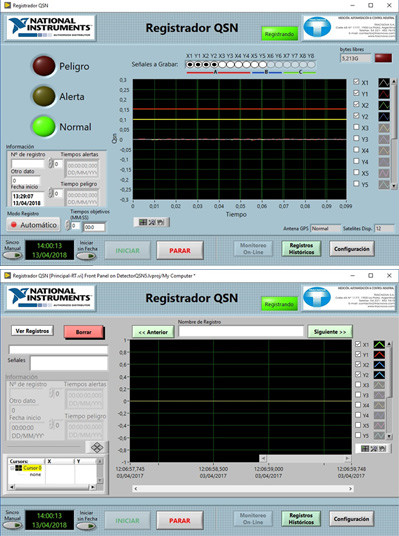

Consiste en un dispositivo totalmente autónomo que puede obtener señales de hasta 16 geófonos para detectar movimientos sísmicos que superen ciertos limites previamente definidos como niveles de alarma. Es posible conectarlo a un red local o a Internet para poder conectarse remotamente.
El dispositivo es capaz de registrar cada una de las señales de los respectivos geófonos en archivos binarios optimizados para su posterior análisis, enviar avisos por correo electrónico, puede ser consultado remotamente para verificación de registros de alertas o para obtener los registros históricos almacenados.
